BLOCK DIAGRAM
CONNECTION DIAGRAM

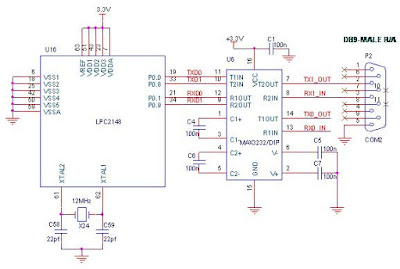

ORCAD SCHEMATIC DIAGRAM
/*
developed by S4silver
license type - open source
created on - 11/12/2014
modified on - 11/14/2014
modification details - refactored
developer - Frank Hust Jincson
contact mail id - silverembeddedsolutions@gmail.com
web link - http://s4silver.blogspot.in/p/programmers-colony.html
*/
#include<lpc214x.h>
#define E 0x02000000 /*lcd enable*/
#define RS 0x01000000 /*lcd RS*/
#define T 0x00000010
#define H 0x00000020
#define M 0x00000040
void lcd_data(unsigned char);
void lcd_cmd(unsigned char);
void gsm(int,int);
void lcd_init(void);
unsigned int adjust_portbit(unsigned char);
unsigned char at[46]={'A','T','+','C','M','G','F','=','1','A','T','+','C','N','M','I',
'=','2',',','2',',','0',',','0',',','0','A','T','+','C','M','G',
'S','=','"','9','8','8','4','4','6','8','7','8','2','"'};
unsigned int t=24,h=23,m=24;
unsigned char ar[23]="GREEN HOUSE MONITORING";
unsigned int k,l;
void wait(unsigned int);
//_________________________________________________________
unsigned int adjust_portbit(unsigned char c )
{
unsigned int result;
result = c;
result=result<<16;
return result;
}
//_____________________________________________________
void lcd_data(unsigned char ldata)
{
unsigned int temp;
temp=adjust_portbit(ldata);
IOCLR1=0x00FF0000;
IOSET1=temp;
IOSET1=RS;
IOSET1=E;
wait(3);
IOCLR1=E;
}
//_____________________________________________________
void lcd_cmd(unsigned char lcmd)
{
unsigned int temp;
temp=adjust_portbit(lcmd);
IOCLR1=0x00FF0000;
IOSET1 = temp;
IOCLR1=RS;
IOSET1=E;
wait(3);
IOCLR1=E;
}
//______________________________________________________
void lcd_init(void)
{
lcd_cmd(0x38);
lcd_cmd(0x0E);
lcd_cmd(0x01);
lcd_cmd(0x06);
lcd_cmd(0x80);
}
//___________________________________________________
void inte_char(unsigned int data)
{
unsigned char a,b,c;
a=(data%10)+48;
data=data/10;
b=(data%10)+48;
data=data/10;
c=(data%10)+48;
lcd_data(c);
lcd_data(b);
lcd_data(a);
}
//__________________________________________________
void uart(unsigned int sen)
{
unsigned char a,b,c;
a=(sen%10)+48;
sen=sen/10;
b=(sen%10)+48;
sen=sen/10;
c=(sen%10)+48;
while(!(U1LSR & 0x20));
U1THR=c;
while(!(U1LSR & 0x20));
U1THR=b;
while(!(U1LSR & 0x20));
U1THR=a;
}
//_________________________________________________
main()
{
unsigned int sent=0;
PINSEL0=0x00050000;
PINSEL1=0x00000000;
IO0DIR=0x00000000;
IO0CLR=0xFFFFFFFF;
IO1DIR=0x03FF0000;
U1LCR=0x83;
U1DLL=97;
U1LCR =0x03;
for(l=0;l<=23;l++)
{
lcd_data(ar[l]);
if(l==10)
lcd_cmd(0xc0);
}
lcd_init();
lcd_data('T');
lcd_data('=');
lcd_cmd(0x88);
lcd_data('H');
lcd_data('=');
lcd_cmd(0xc0);
lcd_data('M');
lcd_data('=');
while(1)
{
if((IO0PIN & 0x000000F0)==0x00000080)
{
m=27;
lcd_cmd(0xc2);
inte_char(m);
gsm(m,1);
}
else if((IO0PIN & 0x000000F0)==0x00000040)
{
m=30;
lcd_cmd(0xc2);
inte_char(m);
gsm(m,1);
wait(15);
}
else if((IO0PIN & 0x000000F0)==0x000000C0)
{
m=34;
lcd_cmd(0xc2);
inte_char(m);
gsm(m,1);
}
else if((IO0PIN & 0x000000F0)==0x00000020)
{
m=39;
lcd_cmd(0xc2);
inte_char(m);
gsm(m,1);
}
else if((IO0PIN & 0x000000F0)==0x000000A0)
{
m=42;
lcd_cmd(0xc2);
inte_char(m);
gsm(m,1);
}
//_________________________temp___________
else if((IO0PIN & 0x000000F0)==0x00000060)
{
t=29;
lcd_cmd(0x82);
inte_char(t);
gsm(t,2);
}
else if((IO0PIN & 0x000000F0)==0x000000E0)
{
t=33;
lcd_cmd(0x82);
inte_char(t);
gsm(t,2);
}
else if((IO0PIN & 0x000000F0)==0x00000010)
{
t=38;
lcd_cmd(0x82);
inte_char(t);
gsm(t,2);
}
else if((IO0PIN & 0x000000F0)==0x00000090)
{
t=40;
lcd_cmd(0x82);
inte_char(t);
gsm(t,2);
}
else if((IO0PIN & 0x000000F0)==0x00000050)
{
t=45;
lcd_cmd(0x82);
inte_char(t);
gsm(t,2);
}
else if((IO0PIN & 0x000000F0)==0x00000030)
{
h=32;
lcd_cmd(0x8A);
inte_char(h);
gsm(h,3);
}
else if((IO0PIN & 0x000000F0)==0x000000B0)
{
h=37;
lcd_cmd(0x8A);
inte_char(h);
gsm(h,3);
}
else if((IO0PIN & 0x000000F0)==0x00000070)
{
h=40;
lcd_cmd(0x8A);
inte_char(h);
gsm(h,3);
}
else if((IO0PIN & 0x000000F0)==0x000000F0)
{
h=44;
lcd_cmd(0x8A);
inte_char(h);
gsm(h,3);
}
}
}
//________________________________________________
void gsm(int p,int i)
{
for(k=0;k<=1;k++)
{
while(!(U1LSR & 0x20));
U1THR=at[k];
wait(3);
}
while(!(U1LSR & 0x20));
U1THR=13;
wait(3);
for(k=0;k<=8;k++)
{
while(!(U1LSR & 0x20));
U1THR=at[k];
wait(3);
}
while(!(U1LSR & 0x20));
U1THR=13;
wait(3);
for(k=9;k<=25;k++)
{
while(!(U1LSR & 0x20));
U1THR=at[k];
wait(3);
}
while(!(U1LSR & 0x20));
U1THR=13;
wait(3);
for(k=26;k<=45;k++)
{
while(!(U1LSR & 0x20));
U1THR=at[k];
wait(3);
}
while(!(U1LSR & 0x20));
U1THR=13;
wait(3);
for(l=0;l<=23;l++)
{
while(!(U1LSR & 0x20));
U1THR=ar[l];
wait(3);
}
while(!(U1LSR & 0x20));
U1THR=13;
if(i==2)
{
while(!(U1LSR & 0x20));
U1THR='T';
while(!(U1LSR & 0x20));
U1THR='=';
uart(p);
}
else if(i==3)
{
while(!(U1LSR & 0x20));
U1THR='H';
while(!(U1LSR & 0x20));
U1THR='=';
uart(p);
}
else if(i==1)
{
while(!(U1LSR & 0x20));
U1THR='M';
while(!(U1LSR & 0x20));
U1THR='=';
uart(p);
}
while(!(U1LSR & 0x20));
U1THR=26;
wait(3);
wait(2);
}
//_______________________________________________________
void wait(unsigned int x)
{
unsigned int i,j;
for(j=0;j<x;j++)
{
for(i=0;i<30000;i++);
}
}
